【Arduino】EGG Meets Arduino

やりたかったんです。HAPTICというやつを。

準備

どこにでもあるTENGA EGG
Arduinoのブートローダを焼いたATtiny 85（#junki::acoustic ATtinyをArduinoで開発する）
フルカラーLED
細い配線
適当な抵抗
４列ピンソケット♂×２
４列ピンソケット♀×２

作成

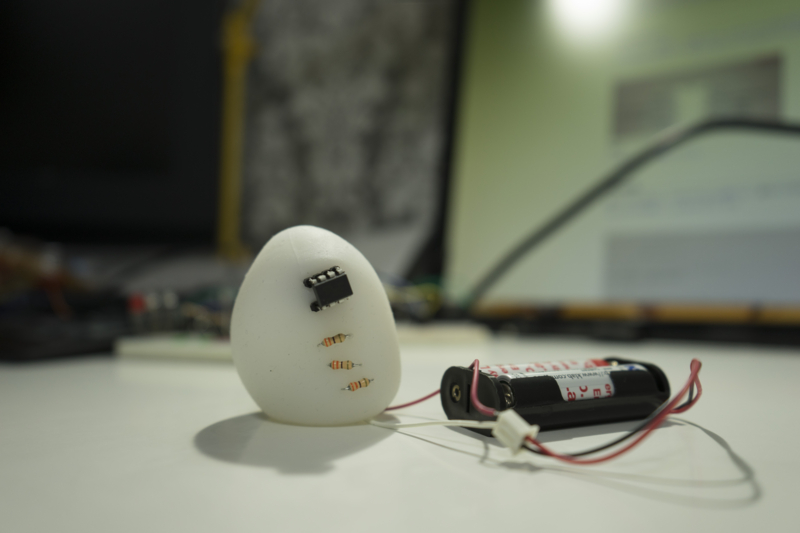

LEDの３色のケーブルはATTiny85の３つのアナログINPUTに抵抗を通して繋ぎます。中であまりスペースがないのでピンをどれも短く切りますが、ハンダ付けする際にEGGが溶けやすいので注意しましょう。うまくヒートクリップを使ってちゃちゃっと配線を繋ぎます。ピンソケットをATTiny85にハンダ付けし、メスのソケットとセットで使うことでATTiny85は簡単に取り外し可能です。ファミコンカセットのように交換を行うこともできます。
小型の電池がなかったので外出しですが、小さくて3V以上でる電池があれば内蔵もできます。
